Лабораторное гидравлическое оборудование

Фото
Наименование

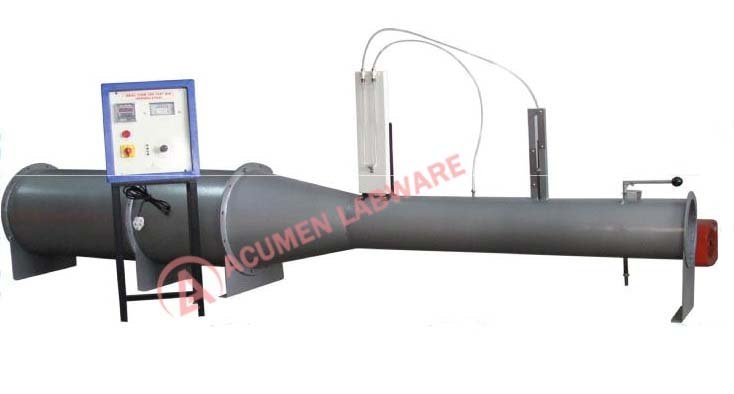

Испытательная установка осевого вентилятора
Испытательная установка осевого вентилятора

Эта тренировочная установка состоит из вентилятора с осевым потоком, соединенного с двигателем переменного тока. В линии подачи осевого вентилятора предусмотрена трубка Пито для измерения статического, динамического и дифференциального давления.

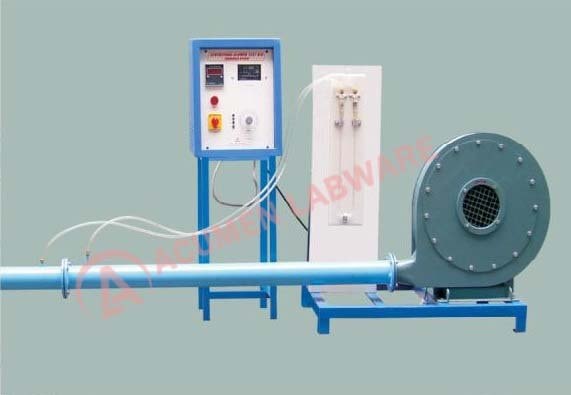

Испытательная установка центробежного вентилятора
Испытательная установка центробежного вентилятора

Эта тренировочная установка состоит из центробежного вентилятора FD, соединенного с двигателем. Три сменные крыльчатки, с передними, задними и радиальными лопастями оснащена испытательная установка. В линии подачи воздуходувки предусмотрена труба Пито для статического и динамического давления.

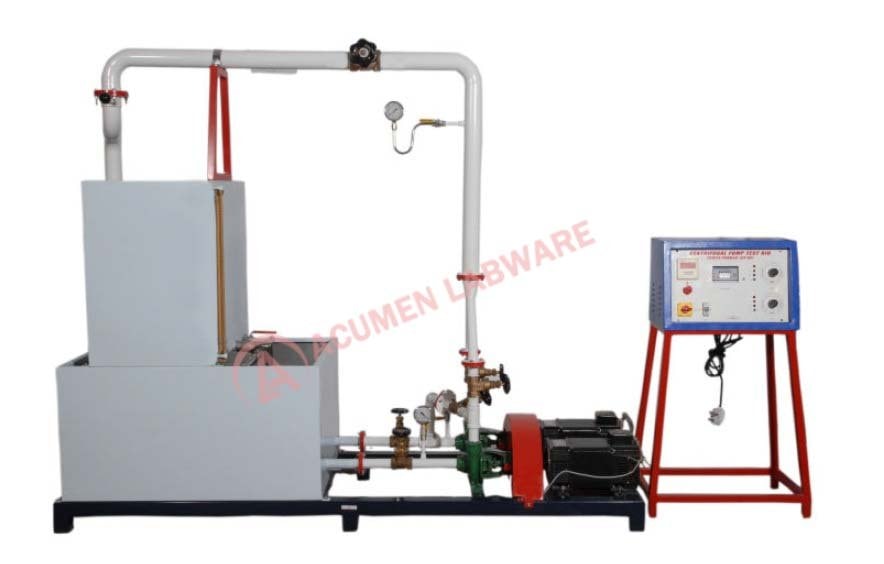

Испытательная установка центробежного насоса
Испытательная установка центробежного насоса

Эта тренировочная установка состоит из испытательной установки для центробежных насосов, которая представляет собой автономное устройство, работающее по принципу замкнутого контура, содержащее отстойник. Установка состоит из центробежного насоса, соединенного с двигателем переменного тока. Расход воды измеряется с помощью мерного бака и секундомера. Вакуумметр установлен на линии всасывания, а манометр установлен на линии подачи для измерения давления.

Многоступенчатый центробежный насос
Многоступенчатый центробежный насос

Эта тренировочная установка состоит из испытательной установки для центробежных насосов, которая представляет собой автономное устройство, работающее по принципу замкнутого контура, содержащее отстойник. Установка состоит из двух центробежных насосов. Оба насоса связаны с отдельными двигателями. Средство контроля скорости предусмотрено для изменения оборотов двигателя. Индикатор оборотов с датчиком приближения показывает обороты насоса.

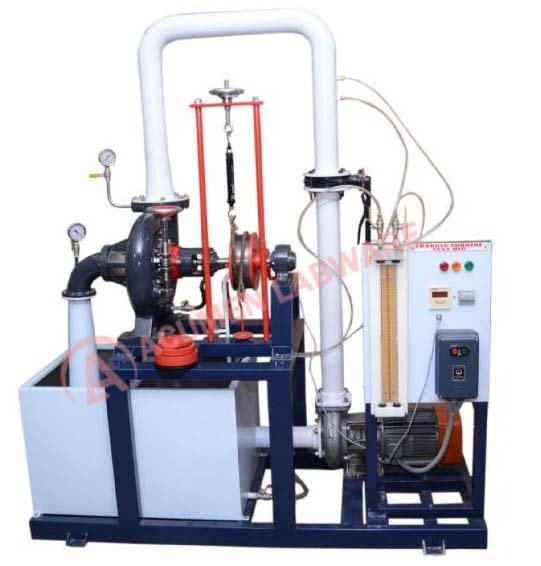

Турбинная установка Фрэнсиса
Турбинная установка Фрэнсиса

Турбина Фрэнсиса - это в основном реактивная турбина, которая была разработана и получила свое название от американского инженера сэра Дж. Б. Фрэнсиса. Вода поступает в турбину через внешнюю периферию направляющей в радиальном направлении и покидает направляющую в осевом направлении, и поэтому она называется турбиной со смешанным потоком. Когда вода течет к бегунку, часть энергии давления продолжает превращаться в кинетическую энергию. Таким образом, вода через бегунок находится под давлением. Бегунок полностью заключен в герметичный кожух, а кожух и бегун всегда полны воды.

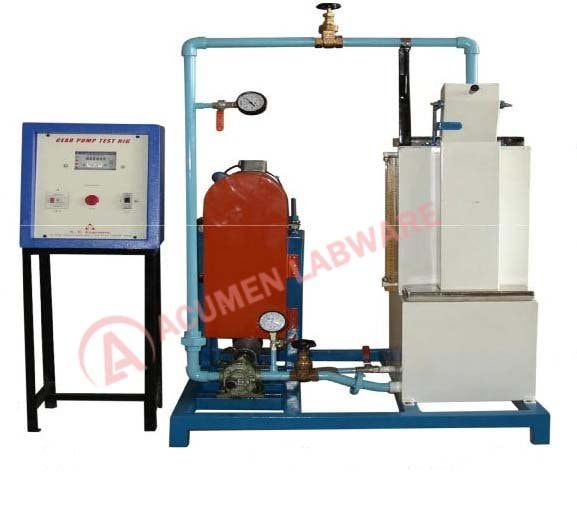

Испытательная установка с шестеренным насосом
Испытательная установка с шестеренным насосом

Настоящая учебная установка для испытания шестеренных насосов состоит из автономного устройства, работающего по замкнутому контуру, содержащего отстойник. Установка состоит из шестеренного насоса, имеющего пару зубчатых передач, соединенных с двигателем постоянного тока. Входная мощность двигателя постоянного тока варьируется с помощью тиристорного привода постоянного тока для изменения частоты вращения двигателя. Индикатор оборотов с датчиком приближения показывает обороты насоса. Расход жидкости измеряется с помощью мерного бака и секундомера. Вакуумметр установлен на линии всасывания, а манометр установлен на линии подачи для измерения давления.

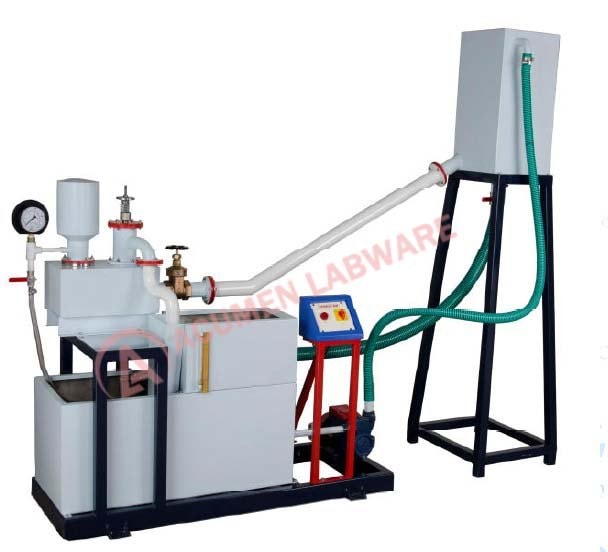

Гидравлическая установка для испытаний поршня
Гидравлическая установка для испытаний поршня

Тренировочная установка гидравлического поршня используется для перекачки небольшого количества воды в высоком напоре, когда доступно большое количество воды в небольшом напоре. Принцип действия заключается в том, что когда протекающая вода внезапно останавливается в длинной трубе, возникает явление, известное как гидравлический удар, когда волна давления перемещается вдоль трубы. Этот принцип используется в гидравлическом поршне для перекачивания воды.

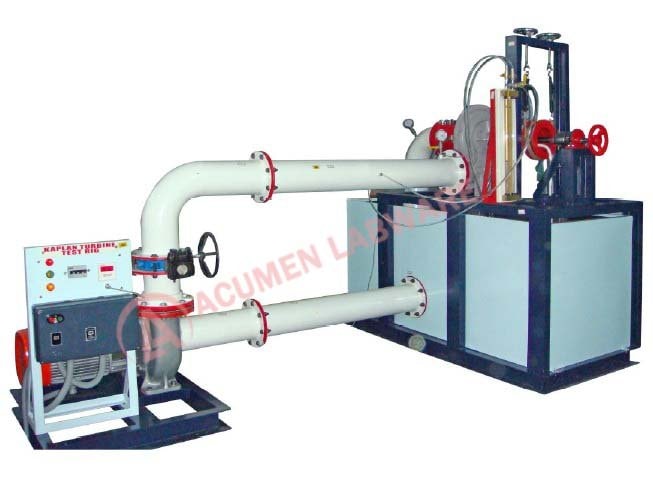

Испытательная установка турбины Kaplan
Испытательная установка турбины Kaplan

Турбина Каплана - это реактивная турбина с осевым потоком, которая получила свое название от доктора Б. Каплана, немецкого инженера. Эта турбина подходит для низкого напора. Мощность, создаваемая турбиной, пропорциональна QH. По мере уменьшения напора (H) разряд (Q) должен увеличиваться для получения той же мощности.

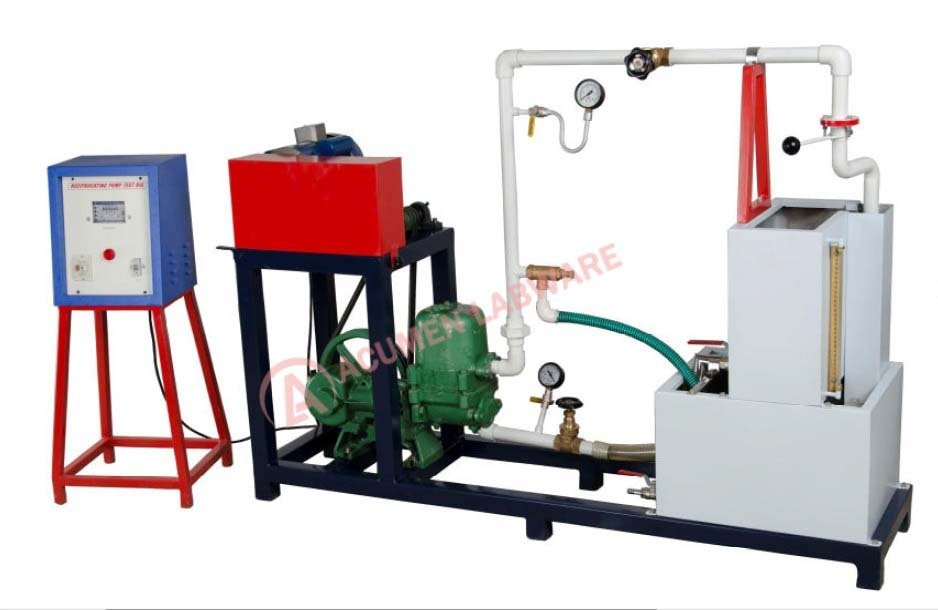

Испытательная установка поршневого насоса
Испытательная установка поршневого насоса

Тренировочная установка с поршневым насосом - это автономное устройство, работающее по замкнутому контуру, содержащее отстойник. Установка состоит из двухцилиндрового поршневого насоса двойного действия в сочетании с двигателем переменного тока. Расход воды измеряется с помощью мерного бака и секундомера. Вакуумметр установлен на линии всасывания, а манометр установлен на линии подачи для измерения давления.

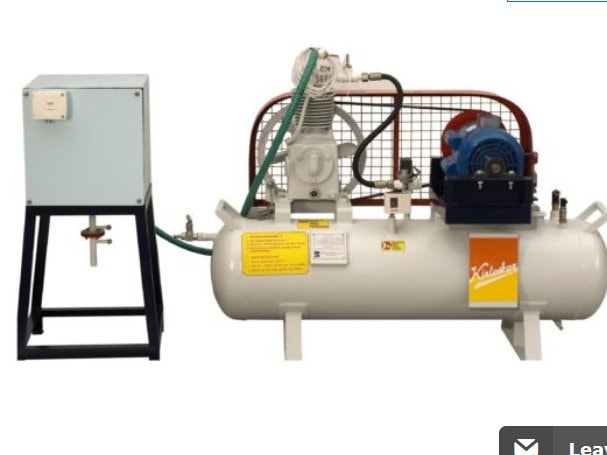

Испытательная установка одноступенчатого воздушного компрессора
Испытательная установка одноступенчатого воздушного компрессора

Испытательная установка одноступенчатого воздушного компрессора состоит из одноступенчатого воздушного компрессора возвратно-поступательного типа, приводимого двигателем через ремень. Выход воздушного компрессора соединен с резервуаром (резервуаром), а всасывающее устройство соединено с другим воздушным резервуаром с диафрагмой и водяным манометром. Сильфон установлен на одной стороне этого воздушного резервуара для регулирования потока.
